Здравствуйте, уважаемые члены комиссии и гости.

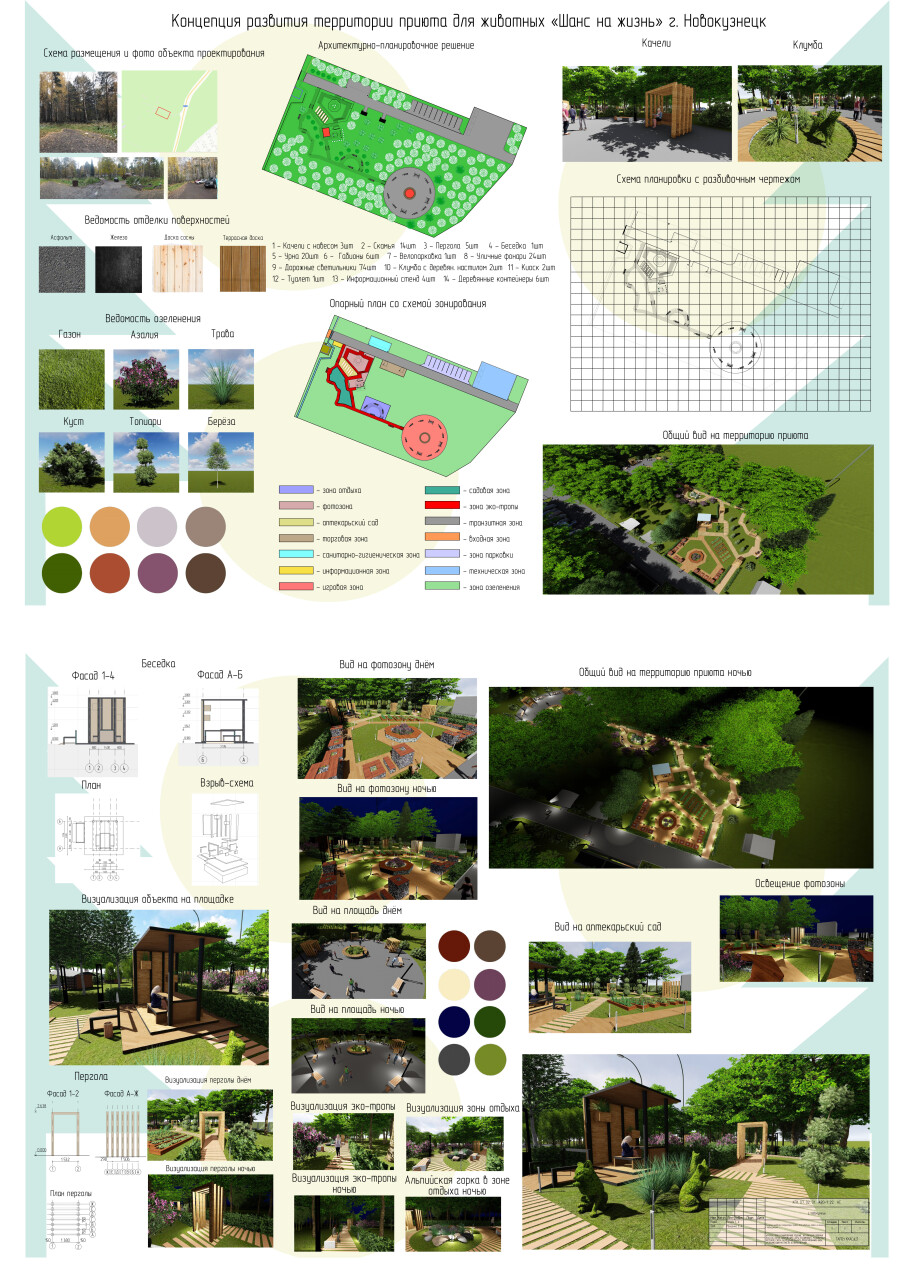

Вашему вниманию представлена Концепция развития территории приюта для животных «Шанс на жизнь» г. Новокузнецк, с. Сосновка

Проект разрабатывала Попова Елизавета, студентка ГАПОУ ККАСиЦТ группы А20-1.

2

Актуальностью темы проектирования является создание комфортного пребывания граждан, а также в свободное время повышение привлекательности территории, удобства минимальных функций.

Цель курсового проекта:

Придать территории эстетический облик с многофункциональностью зон.

Задачи проекта:

Создание художественно-образного решения территории;

Создание комфортных и безопасных условий эксплуатации территории;

Улучшение социального климата.

3

Проектное решение располагается в Кемеровской области – Кузбасс, города Новокузнецк на территории бывшего детского лагеря «Пламя» в районе села Сосновка. Въезд на территорию прилегает к автотрассе 32к-176 с западной части. Территория проектирования представляет собой лесной массив.

Была выполнена фотофиксация территории и выявлены следующие проблемы:

• Отсутствие функциональной организации территории
• Отсутствие благоустройства
• Отсутствие четкого зонирования территории
• Отсутствие элементов освещение
• Отсутствие организованного озеленения

Имеются инженерные сети: ливневая канализация и линия электропередачи.

4

Общая концепция проектируемой территории представляет собой организацию общественного пространства входной зоны перед главными воротами в приют с целью комфортного пребывания гостей и желающих обрести нового четвероногого друга, который нуждается в помощи и новом жилье, а также придать привлекательный вид территории.

5

Пространственная организация территории основана на желаниях заказчика, представителей приюта. А это: территория должна расширить своё функциональное назначение. На территории должна быть организованная автопарковка, беседка, информационные щиты для обучающей информации, а также площадка для детского и взрослого отдыха.

Выполнено четкое зонирование территории и функциональные связи.

С главного входа на территорию проложена транзитная зона, по ходу которой можно попасть в другие зоны с возвратным механизмом, такие как: торговая зона→ санитарно-гигиеническая зона→ фотозона→ зона отдыха→ зона эко-тропы→ зона спокойного отдыха→ активная / игровая зона

6

Художественная и колористическая концепция основана на применении живописных, спокойных и природных оттенках в отделочных материалах элементов благоустройства и мощения.

7

Площадь благоустраиваемой территории составляет 5 969 м².

Въезд на территорию расположен на юго-востоке. Практически сразу располагается площадка для коммунального оборудования S= 276 м². Элементы благоустройства всей территории имеет состав в виде качелей с навесом в количестве 3-х штук размерами 2,5х1,5х2,5 м. Скамей в количестве 14-ти штук размерами 1,8 длиной 650 см шириной 430 см высотой. Пергол в количестве 5-ти штук размерами 1,5х1,95х2,5 м. Беседки в количестве 1 штуки размерами 3х3,80х3,5 м. Имеются урны 20 штук 40х40х80. Группа габионов, состоящей из 3-х элементов количество груп 6 штук. Также территория оснащена элементами освещения уличные фонари 24 штуки 4 метра высотой, дорожные светильники в количестве 74-х штук высотой 0,5 м. Цветник с деревянным настилом в количестве 2-х штук. Один в форме круга площадью 26 м², второй в виде 8-гранной фигуры S=12м². В торговой зоне размещены киоски 2 шт. Туалет 1 шт. Информационные стенды 4 шт. Деревянные контейнеры аптекарьского сада 6 шт.

8

Организация пространства распределена на некоторые зоны, которые можно увидеть на слайде.

Автопарковка на 10 мест размер одного места составляет 4,5 м шириной на 5,5 м длиной. Площадь занимаемая парковочными местами составляет 165,77 м².

Зона тихого отдыха площадью 113 м².

Беседка с велопарковкой площадью 32,59 м².

Вид на фотозону, также совмещенная с зоной отдыха площадью 154 м².

Вид на площадь

9

Зона тихого отдыха площадью 113 м². Здесь посетители могут провести спокойно время, наслаждаясь пейзажным видом на альпийскую горку.

10

Площадь. Территория активного отдыха. В этой зоне размещены скамьи с урнами, цветник с декоративным озеленением и качели. Площадь составляет 457 м².

11

Прогулочная тропа занимающая большее пространство территории, по которой можно гулять как с животными, так и без. Общая протяженность эко-тропы составляет 159 м. Вдоль транзита присутствуют элементы освещения высотой 0,5 м

12

Ландшафтная концепция проектируемой территории была сохранена и дополнена безопасными для животных и детей растениями как азалия, можжевельник, кустарники сирени. Также в беседке предусмотрено дополнение озеленением.

13

В оснащение территории были выделены элементы МАФ –м , такие как беседка с велопарковкой в геометрической форме для удобства граждан в использовании. Перголы с подсветкой, которые играют роль некого тоннеля. Качели. Группы габионов, функционированные под сиденья. Дополнением к озеленению являются топиарные фигуры в виде животных. Аптекарьский сад площадью 54 м². Сад был высажен с целью капитализации пространства, продажи через киоски, имеющихся на территории для туристов, с помощью этих трав можно лечить животных отварами, а также это является экологическим воспитанием и ознакомлением с флорой.

14

В ходе разработки МАФ была выбрана беседка с велопарковкой. Беседка Установлена на монолитном фундаменте, уходящий в глубину на 0,7 м. Основную нагрузку сооружения берут на себя стальная конструкция из колонн и стоек размерами 200х200. Элементы опорных стоек крепятся к деревянной площадке размерами 5х5 м. Задняя часть беседки состоит из осиновой вагонки размеры 2000х92х16. Наполнение пространства беседки выполнено в виде стола и двух скамей, имеются 2 ящика для цветочной композиции.

Отделочный материал крыши представляет собой наплавляемую кровля. Это рулонное изделие, в основе которой лежит стеклохолст или стекловолокно, покрытое с двух сторон битумно-полимерным составом, а с верхней стороны дополнительно каменной крошкой, которая в свою очередь защищает кровельный материал от пагубного воздействия солнечных лучей.

Основным отделочным материалом является дерево, тк это самый экологичный вариант.

15

Разрабатываемый проект расположен на 5 969 м². Площадь озеленения занимает 4 833 м². На территории проектирования имеется 2 типа мощения: деревянное – 236 м² и асфальтированное – 1 263 м². Площадь всей застройки – 1 785,30 м²

16

Выводы по выполненной работе:

• Расширено функциональное использование территории;

• Создан художественный образ территории;

• Установлены МАФ;

• Подобран ассортимент растений и разработаны из них композиции;

• Установлены элементы освещения, урны;

• Разработано гармоничное колористическое решение;

• Создана комфортная и безопасная для эксплуатации населением

территория.
